Jakt på brukervennlighet Bruker et sofistikert dekseldesign og er utformet med tanke på tilgjengeligheten til bordet og håndtering av arbeidsstykket med kran. Andre funksjoner for bedre bearbeidbarhet er også integrert i hele maskinen. Den hydrauliske enheten og andre perifere enheter som krever periodisk vedlikehold er plassert på et lett tilgjengelig sted for å forbedre vedlikeholdsevnen.
Større spindelutgang Lagt til S3 15 % nominell utgangseffekt og dreiemoment; Forbedre evne til tung skjæring på kort tid; Shorten acceleration, deceleration and rigid tapping time.
Ny generasjons spindelmotor Intelligent spindelbelastningskontroll; Grovbearbeidingseffektiviteten økte med 28 %.
New HMI more easy Frequently used functions are changed from complex lock settings to one-key operation.
Systembehandlingen er sterkere Enkel innstilling av maskineringsnøyaktighetsnivå.
Smart produksjon Praktisk IoT-utvidelse; Inkluder alle ordinære avtaler.
Rask og pålitelig ATC verktøymagasin
Elektrisk skap klimaanlegg Hele utvalget av standard "elektrisk skap klimaanlegg". Prevent dust, oil mist and moisture from entering the interior of the electric cabinet, electronically control the temperature, keep the temperature of the electric cabinet constant, improve the working efficiency of the whole machine and the life of the electronic components. I tillegg til overlegen ytelse, beskytter den også maskinens levetid og utnyttelsesgrad.

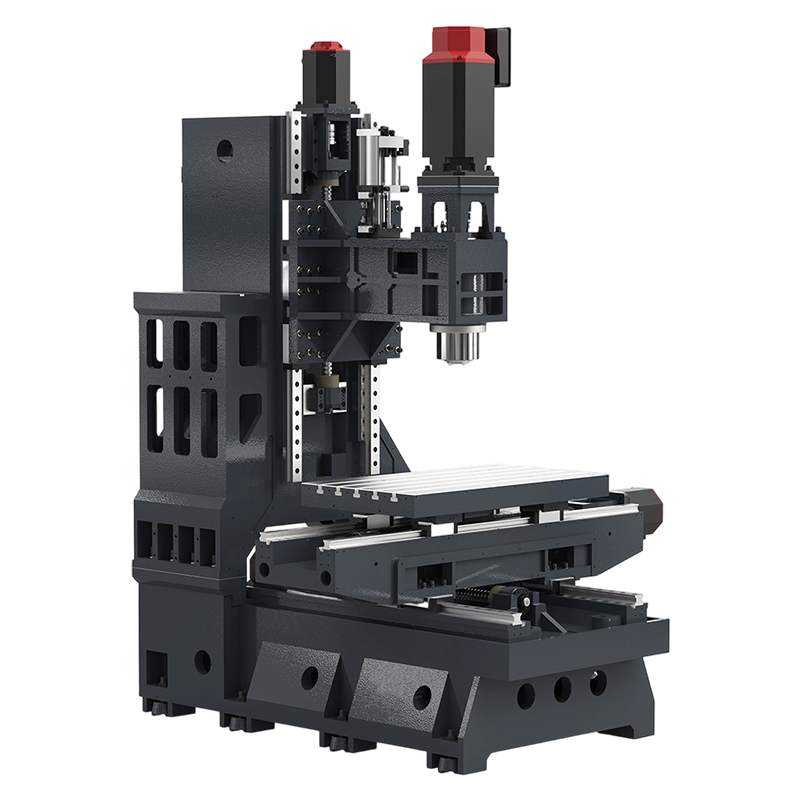

Struktur Flykroppen og salen er forsterket med fjellribber, og kraftstrømlinjen er den korteste for å sikre best mulig stivhet. Basert på utmerket ingeniørdesign, kan ribbene på bearbeidingssenterbasen og søylen motstå vridning, støtdemping og overføre skjærevibrasjoner til det ikke-skjærende området. Søylen bruker et dreiemomentrørdesign som gir utmerket stivhet og motstand mot bøyning og vridning. Den ultrabrede basedesignen reduserer tyngdepunktet til basen og justerer tyngdepunktet til maskinen til optimal stabil høyde. Bunnen av søylen er utvidet for å øke stabiliteten til maskinen.
Three-axis pre-pull ball screw Importert JIS-C3 forspent mutterskrue for å eliminere tilbakeslag, høy varmebestandighet, slitestyrke, torsjonsmotstand og lang levetid, som sikrer høy presisjonsmaskinering av maskinen og vedtar importert presisjonsvolum. Oljepåfyllingsmaskinen sikrer smøring av den aksiale matemekanismen.
Kompositt presisjons luftkompressor Sørg for ren lufttilførsel og trykkdeteksjon av maskinkomponenter. mer reliable control of air pressure valve action. øke vanndråpeseparator for å eliminere ekstern kildefuktighet.
Tekniske parametere
Modell
Enhet
VF85
Reise (X/Y/Z)
mm
800/550/550
Arbeidsborddimensjon
mm
1000 x 550
T-spor
mm
5-18Tx90
Maksimal belastning
kg
600
Avstand fra spindelnese til bord
mm
120-670
Avstand fra sentrum av spindelen til den vertikale kolonnen
mm
590
Spindel
Taper
BT40
Roterende hastighet
rpm
12000/10000 (valgfritt)
FANUC Motorkraft
kW
7.5/11/15
MITSUBISHI Motorkraft
kW
7.5/11/15
Tre-akse
FANUC Motorkraft (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motorkraft (X/Y/Z)
kW
2.0/2.0/3.0
Skinnespesifikasjon (X/Y/Z)
mm
Rulle: 35/45/45
Antall glidere (X/Y/Z)
Pc
4/4/6
Skruestørrelse
mm
JIS C3: Φ40
G01 Matehastighet
mm/min
1-10 000
G01 Rask travershastighet (X/Y/Z)
m/min
48/48/48
Posisjonell nøyaktighet
mm
±0,005/300
Gjentatt posisjoneringsnøyaktighet
mm
±0,003/300
Verktøymagasin
Manipulatorbibliotek
stk.
24
På tide å bytte verktøykutter
s
1,3-1,8
Maks verktøylengde
mm
300
Maks verktøydiameter (alle verktøyhullene er fulle av verktøy)
mm
78
Maks verktøydiameter (verktøyhullene er tomme på venstre og høyre side)
Nantong New Era Technology Co., LTD spesialiserer seg på utvikling, design og produksjon av numerisk styrte maskiner og CNC-maskinverktøy i over 20 år. Vi har et profesjonelt team innen teknologiutvikling, produksjon og salgstjenester.
Som en profesjonell OEM VF85 High Performance Vertical Machining Center produsenter og ODM VF85 High Performance Vertical Machining Center selskap, har New Era kontinuerlig tilegnet seg avanserte vitenskapelige og teknologiske resultater både nasjonalt og internasjonalt, og har nå utviklet seg til en profesjonell produsent med et komplett produksjons- og monteringssenter. Vi gir alltid kundene de beste løsningene og skaper maksimal verdi med produkter av høy kvalitet og perfekte tjenester.
