Jakt på brukervennlighet Bruker et sofistikert dekseldesign og er utformet med tanke på tilgjengeligheten til bordet og håndtering av arbeidsstykket med kran. Andre funksjoner for bedre bearbeidbarhet er også integrert i hele maskinen. Den hydrauliske enheten og andre perifere enheter som krever periodisk vedlikehold er plassert på et lett tilgjengelig sted for å forbedre vedlikeholdsevnen.
Større spindelutgang Lagt til S3 15 % nominell utgangseffekt og dreiemoment; Forbedre evne til tung skjæring på kort tid; Forkort akselerasjon, retardasjon og stiv tappetid.
Ny generasjons spindelmotor Intelligent spindelbelastningskontroll; Grovbearbeidingseffektiviteten økte med 28 %.
Ny HMI enklere Ofte brukte funksjoner endres fra komplekse låseinnstillinger til én-tasts betjening.
Systembehandlingen er sterkere Enkel innstilling av maskineringsnøyaktighetsnivå.
Smart produksjon Praktisk IoT-utvidelse; Inkluder alle ordinære avtaler.
Rask og pålitelig ATC verktøymagasin
Elektrisk skap klimaanlegg Hele utvalget av standard "elektrisk skap klimaanlegg". Forhindre at støv, oljetåke og fuktighet kommer inn i det indre av det elektriske skapet, kontrollerer temperaturen elektronisk, hold temperaturen på det elektriske skapet konstant, forbedrer arbeidseffektiviteten til hele maskinen og levetiden til de elektroniske komponentene. I tillegg til overlegen ytelse, beskytter den også maskinens levetid og utnyttelsesgrad.

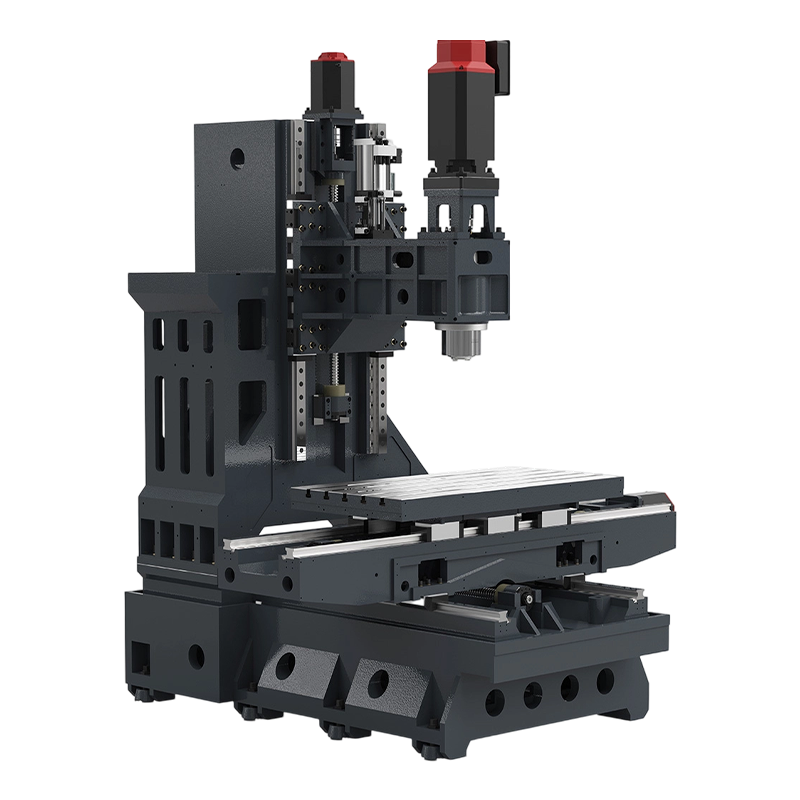

Struktur Flykroppen og salen er forsterket med fjellribber, og kraftstrømlinjen er den korteste for å sikre best mulig stivhet. Basert på utmerket ingeniørdesign, kan ribbene på bearbeidingssenterbasen og søylen motstå vridning, støtdemping og overføre skjærevibrasjoner til det ikke-skjærende området. Søylen bruker et dreiemomentrørdesign som gir utmerket stivhet og motstand mot bøyning og vridning. Den ultrabrede basedesignen reduserer tyngdepunktet til basen og justerer tyngdepunktet til maskinen til optimal stabil høyde. Bunnen av søylen er utvidet for å øke stabiliteten til maskinen.
Tre-akset pre-pull kuleskrue Importert JIS-C3 forspent mutterskrue for å eliminere tilbakeslag, høy varmebestandighet, slitestyrke, torsjonsmotstand og lang levetid, som sikrer høy presisjonsmaskinering av maskinen og vedtar importert presisjonsvolum. Oljepåfyllingsmaskinen sikrer smøring av den aksiale matemekanismen.
Kompositt presisjons luftkompressor Sørg for ren lufttilførsel og trykkdeteksjon av maskinkomponenter. mer pålitelig kontroll av lufttrykkventilens handling. øke vanndråpeseparator for å eliminere ekstern kildefuktighet.
Tekniske parametere
Modell
Enhet
VF116
Reise (X/Y/Z)
mm
1100/600/600
Arbeidsborddimensjon
mm
1200 x 600
T-spor
mm
5-18Tx100
Maksimal belastning
kg
800
Avstand fra spindelnese til bord
mm
120-720
Avstand fra sentrum av spindelen til den vertikale kolonnen
mm
650
Spindel
Taper
BT40
Roterende hastighet
rpm
12000/10000 (valgfritt)
FANUC Motorkraft
kW
15.11.18.5
MITSUBISHI Motorkraft
kW
15.11.18.5
Tre-akse
FANUC Motorkraft (X/Y/Z)
kW
3.0/3.0/3.0
MITSUBISHI Motorkraft (X/Y/Z)
kW
3.0/3.0/3.0
Skinnespesifikasjon (X/Y/Z)
mm
Rulle: 45/45/45
Antall glidere (X/Y/Z)
Pc
6/4/6
Skruestørrelse
mm
JIS C3: Φ40
G01 Matehastighet
mm/min
1-10 000
G01 Rask travershastighet (X/Y/Z)
m/min
36/36/30
Posisjonell nøyaktighet
mm
±0,005/300
Gjentatt posisjoneringsnøyaktighet
mm
±0,003/300
Verktøymagasin
Manipulatorbibliotek
stk.
24
På tide å bytte verktøykutter
s
1,3-1,8
Maks verktøylengde
mm
300
Maks verktøydiameter (alle verktøyhullene er fulle av verktøy)
mm
78
Maks verktøydiameter (verktøyhullene er tomme på venstre og høyre side)
Nantong New Era Technology Co., LTD spesialiserer seg på utvikling, design og produksjon av numerisk styrte maskiner og CNC-maskinverktøy i over 20 år. Vi har et profesjonelt team innen teknologiutvikling, produksjon og salgstjenester.
Som en profesjonell OEM VF116 High Performance Vertical Machining Center produsenter og ODM VF116 High Performance Vertical Machining Center selskap, har New Era kontinuerlig tilegnet seg avanserte vitenskapelige og teknologiske resultater både nasjonalt og internasjonalt, og har nå utviklet seg til en profesjonell produsent med et komplett produksjons- og monteringssenter. Vi gir alltid kundene de beste løsningene og skaper maksimal verdi med produkter av høy kvalitet og perfekte tjenester.
