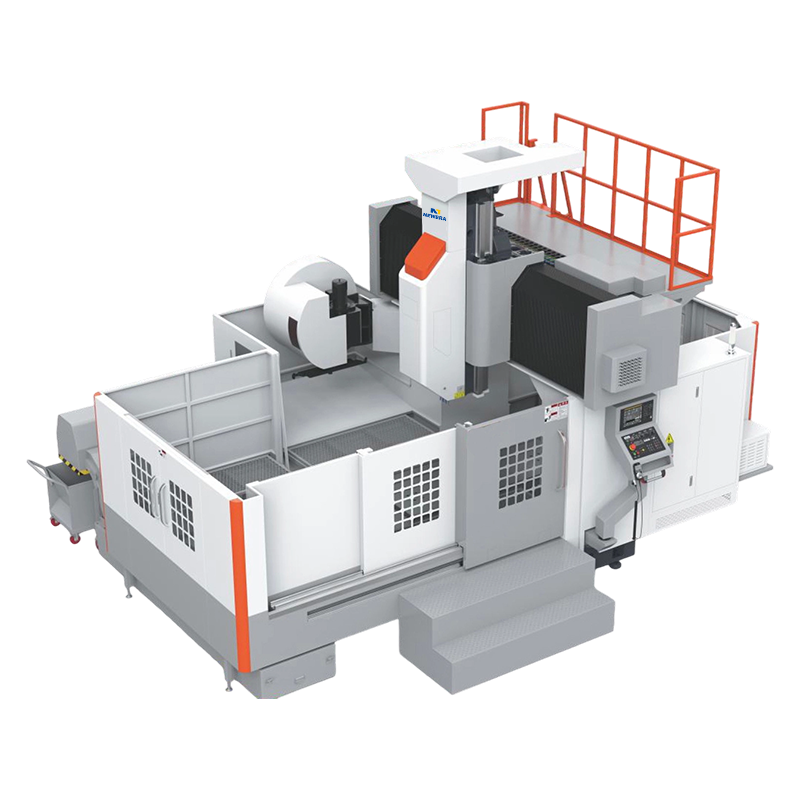

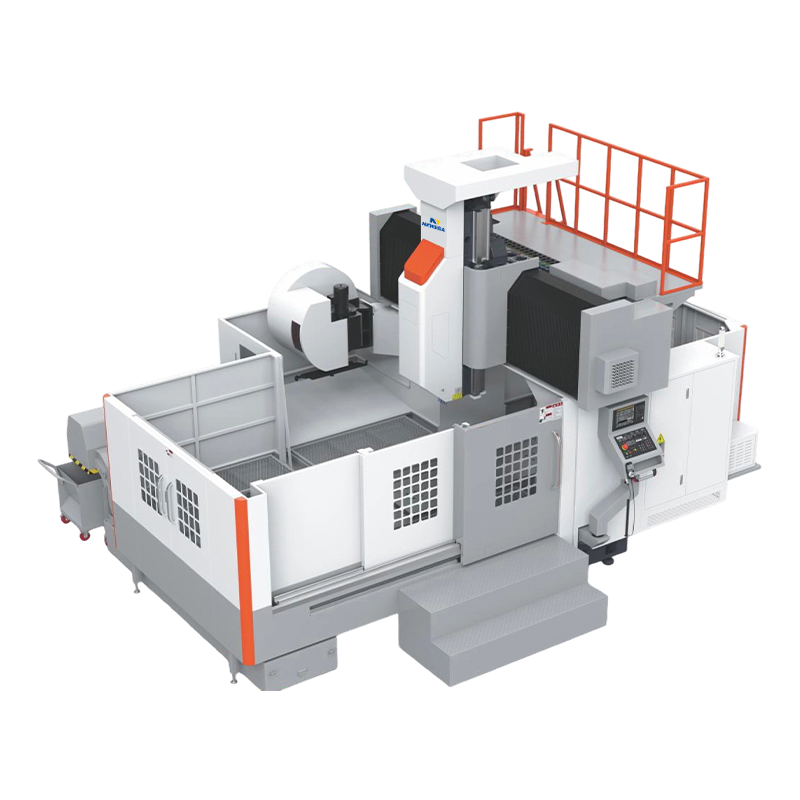

A portal maskineringssenter er et CNC-maskinverktøy med en portalstruktur, mye brukt for maskinering av store og tunge arbeidsstykker. Designegenskapene gir den høy stivhet og stabilitet, noe som gjør den spesielt egnet for maskineringsoppgaver som krever høy presisjon og tunge belastninger, for eksempel innen romfart, skipsbygging, formproduksjon og maskinproduksjon. Sammenlignet med tradisjonelle vertikale eller horisontale bearbeidingssentre, tåler portalbearbeidingssentre større skjærekrefter, har et større bearbeidingsområde og høyere produksjonseffektivitet.
1. Grunnleggende struktur og arbeidsprinsipp for portalbearbeidingssentre
Sengen til et portalbearbeidingssenter har en "portal"-formet struktur. Spindelhodet spenner over arbeidsstykket gjennom søyler på begge sider, og danner et bearbeidingsområde med stort spenn. Denne strukturen gjør at verktøymaskinen kan utføre effektiv maskinering på et stort arbeidsbord, spesielt egnet for maskinering av store, tunge arbeidsstykker. Arbeidsprinsippet ligner det for konvensjonelle CNC-maskiner, som bruker et CNC-system for å kontrollere den nøyaktige bevegelsen til hver akse for å fullføre ulike operasjoner som fresing, boring og tapping.
Gantry maskineringssentre har vanligvis høypresisjons servomotorer og lineære føringer på spindlene og arbeidsbordene, og gir jevn og presis bevegelse. Samtidig muliggjør automatiske verktøyskiftere automatiske verktøyendringer, noe som forbedrer produksjonseffektiviteten og reduserer manuell intervensjon.
2. Hovedtrekk ved portalbearbeidingssentre
(1) Høy stivhet og stabilitet: På grunn av deres portalstruktur kan portalmaskineringssentre tåle store skjærekrefter og belastninger, opprettholde høy presisjon selv under høy belastning, noe som gjør dem egnet for tung kutting og maskinering av store arbeidsstykker.
(2) Stort bearbeidingsområde: På grunn av sin strukturelle utforming er portalbearbeidingssentre vanligvis utstyrt med store arbeidsbord, noe som muliggjør maskinering av store arbeidsstykker, noe som gjør dem egnet for presisjonsbearbeiding av store deler.
(3) Høypresisjonsmaskinering: Den høye stivhetsdesignen til portalmaskineringssentre gjør at de kan gi svært høy maskineringsnøyaktighet under kompleks og presisjonsmaskinering, og yter spesielt godt i maskinering av presisjonsformer og romfartsdeler.
(4) Høy grad av automatisering: Maskineringssentre for portaler er vanligvis utstyrt med automatiske verktøyvekslere, som automatisk kan bytte mellom ulike verktøy, forbedre produksjonseffektiviteten og tilpasse seg batchproduksjon og komplekse prosesskrav.
(5) Flerakset bearbeiding: Moderne portalbearbeidingssentre støtter flerakset bearbeiding, noe som muliggjør samtidig bearbeiding i flere akser som X, Y og Z, og oppfyller maskineringsbehovene til ulike komplekse deler.
3. Bruksområder for portalbearbeidingssentre
Muggproduksjon: Gantry maskineringssentre er egnet for maskinering av ulike typer store former, spesielt fordelaktige i formproduksjon som krever presisjons hullbearbeiding og kompleks overflatebehandling.
Luftfart: På grunn av deres store maskineringsområde og høypresisjonsmaskineringsevne, er portalmaskineringssentre mye brukt i maskinering av romfartskomponenter, som flyrammer og motordeler.
Skipsbygging: Skipsdeler er vanligvis store og komplekse; portalmaskineringssentre kan håndtere store, tunge arbeidsstykker, og møte maskineringsbehovene til skipsbyggingsindustrien.
Maskinproduksjon: Maskineringssentre for portaler er mye brukt for maskinering av store mekaniske komponenter, som maskinverktøysenger, støtter og rammer.
Bilproduksjon: I bilindustrien kan portalbearbeidingssentre brukes til å bearbeide store bildeler, for eksempel motordeler og karosserirammer.
4. Vanlige feil og løsninger for portalbearbeidingssentre
Mens portalbearbeidingssentre gir betydelige fordeler med hensyn til maskineringsnøyaktighet og kapasitet, gjør deres komplekse struktur og høye arbeidsbelastning dem utsatt for funksjonsfeil. Nedenfor er noen vanlige feil som kan oppstå under bruk av portalmaskineringssentre og deres løsninger.
| Type feil | Vanlige symptomer | Mulige årsaker | Løsninger |
| Mekanisk overføringsfeil | Redusert maskineringsnøyaktighet, unormal støy, vibrasjoner | Styreskinne/blyskrueslitasje, dårlig smøring, skadede lagre | Rengjør og smør styreskinnen/lederskruen på nytt; erstatte skadede lagre; justere klaringen til transmisjonskomponenter. |
| Spindelfeil | Spindel overoppheting, ustabil hastighet, overdreven vibrasjon | Spindellagerslitasje, verktøyubalanse, utilstrekkelig kjøling | Bytt lagre; rebalansere verktøy; sjekk spindelkjølesystemet (f.eks. vannpumpe, rør). |
| Servo System Alarm | Føreralarm (f.eks. overbelastning, kodefeil) | Motoroverbelastning, løs giverkabel, feil parameterinnstillinger | Sjekk om belastningen er for høy; koble til koderkabelen igjen; gjenopprett servodriveren til standardparametere og kalibrer på nytt. |
| Verktøyskifterfeil | Verktøyskifteren sitter fast, verktøyslipp, verktøymagasinet roterer ikke | Utilstrekkelig lufttrykk, verktøymagasinmotorfeil, sensorfeil | Sjekk luftkildetrykket (≥0,5 MPa); rengjør eller bytt ut sensorer; tilbakestill verktøymagasinet manuelt og kalibrer på nytt. |
Maskineringssentre for portaler er svært effektivt og presist maskineringsutstyr som er egnet for bearbeiding av arbeidsstykker i stor størrelse, høy presisjon og høy belastning. De er mye brukt i romfart, formproduksjon, skipsbygging og bilindustri.
