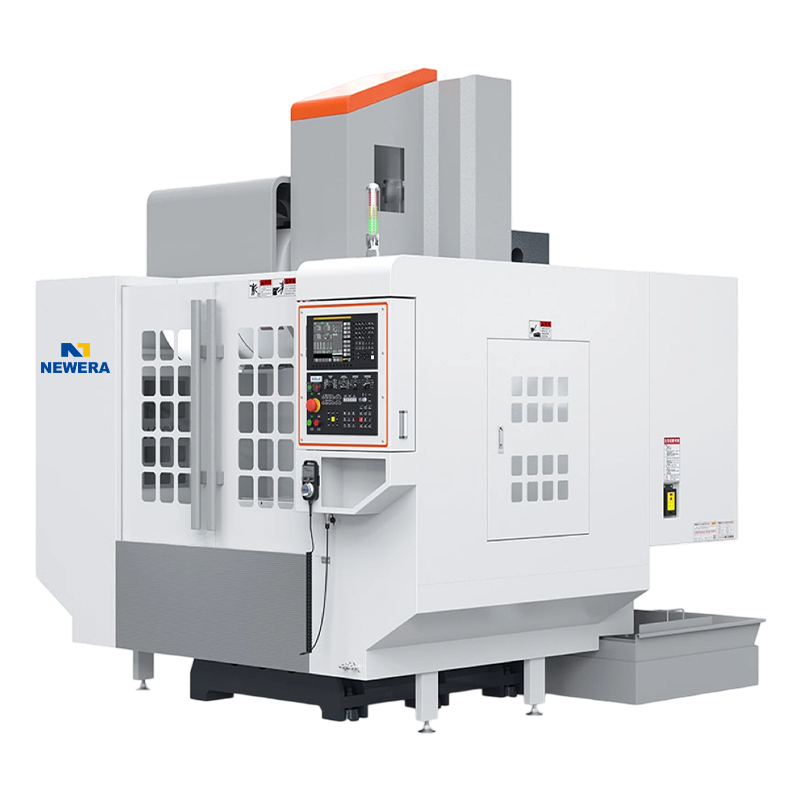

Jakt på brukervennlighet Bruker et sofistikert dekseldesign og er utformet med tanke på tilgjengeligheten til bordet og håndtering av arbeidsstykket med kran. Andre funksjoner for bedre bearbeidbarhet er også integrert i hele maskinen. Den hydrauliske enheten og andre perifere enheter som krever periodisk vedlikehold er plassert på et lett tilgjengelig sted for å forbedre vedlikeholdsevnen.
Større spindelutgang Lagt til S3 15 % nominell utgangseffekt og dreiemoment; Forbedre evne til tung skjæring på kort tid; Forkort akselerasjon, retardasjon og stiv tappetid.
Ny generasjons spindelmotor Intelligent spindelbelastningskontroll; Grovbearbeidingseffektiviteten økte med 28 %.
Ny HMI enklere Ofte brukte funksjoner endres fra komplekse låseinnstillinger til én-tasts betjening.
Systembehandlingen er sterkere Enkel innstilling av maskineringsnøyaktighetsnivå.
Smart produksjon Praktisk IoT-utvidelse; Inkluder alle ordinære avtaler.
Rask og pålitelig ATC verktøymagasin
Elektrisk skap klimaanlegg Hele utvalget av standard "elektrisk skap klimaanlegg". Forhindre at støv, oljetåke og fuktighet kommer inn i det indre av det elektriske skapet, kontrollerer temperaturen elektronisk, hold temperaturen på det elektriske skapet konstant, forbedrer arbeidseffektiviteten til hele maskinen og levetiden til de elektroniske komponentene. I tillegg til overlegen ytelse, beskytter den også maskinens levetid og utnyttelsesgrad.

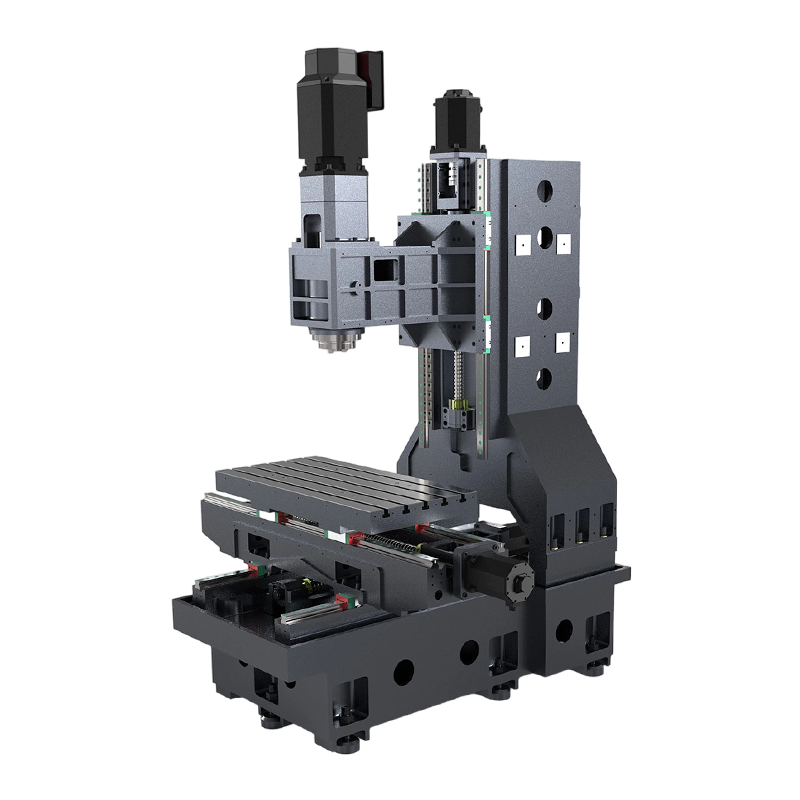

Struktur Flykroppen og salen er forsterket med fjellribber, og kraftstrømlinjen er den korteste for å sikre best mulig stivhet. Basert på utmerket ingeniørdesign, kan ribbene på bearbeidingssenterbasen og søylen motstå vridning, støtdemping og overføre skjærevibrasjoner til det ikke-skjærende området. Søylen bruker et dreiemomentrørdesign som gir utmerket stivhet og motstand mot bøyning og vridning. Den ultrabrede basedesignen reduserer tyngdepunktet til basen og justerer tyngdepunktet til maskinen til optimal stabil høyde. Bunnen av søylen er utvidet for å øke stabiliteten til maskinen.
Tre-akset pre-pull kuleskrue Importert JIS-C3 forspent mutterskrue for å eliminere tilbakeslag, høy varmebestandighet, slitestyrke, torsjonsmotstand og lang levetid, som sikrer høy presisjonsmaskinering av maskinen og vedtar importert presisjonsvolum. Oljepåfyllingsmaskinen sikrer smøring av den aksiale matemekanismen.
Kompositt presisjons luftkompressor Sørg for ren lufttilførsel og trykkdeteksjon av maskinkomponenter. mer pålitelig kontroll av lufttrykkventilens handling. øke vanndråpeseparator for å eliminere ekstern kildefuktighet.
Tekniske parametere
Modell
Enhet
EV850
Reise (X/Y/Z)
mm
800/500/500
Arbeidsborddimensjon
mm
1000 x 500
T-spor
mm
5-18Tx90
Maksimal belastning
kg
400
Avstand fra spindelnese til bord
mm
150-650
Avstand fra sentrum av spindelen til den vertikale kolonnen
mm
550
Spindel
Taper
BT40
Roterende hastighet
rpm
12000
FANUC Motorkraft
kW
7.5/11/15
MITSUBISHI Motorkraft
kW
7.5/11/15
Tre-akse
FANUC Motorkraft (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motorkraft (X/Y/Z)
kW
2.0/2.0/3.0
Skinnespesifikasjon (X/Y/Z)
mm
Rulle: 35
Antall glidere (X/Y/Z)
Pc
4/4/4
Skruestørrelse
mm
JIS C3: Φ40
G01 Matehastighet
mm/min
1-10 000
G01 Rask travershastighet (X/Y/Z)
m/min
48/48/48
Posisjonell nøyaktighet
mm
±0,005/300
Gjentatt posisjoneringsnøyaktighet
mm
±0,003/300
Verktøymagasin
Manipulatorbibliotek
stk.
24
På tide å bytte verktøykutter
s
1,3-1,8
Maks verktøylengde
mm
300
Maks verktøydiameter (alle verktøyhullene er fulle av verktøy)
mm
78
Maks verktøydiameter (verktøyhullene er tomme på venstre og høyre side)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Økonomisk VMC EV850 manufacturers and ODM Økonomisk VMC EV850 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
